安科瑞智能电动机保护器热过载保护(以下简称保护器)适用于额定电压至 660V 的低压电动机回路,集保护、测量、控制、通讯、运维于一体。其完善的保护功能确保电动机安全运行,强大的逻辑可编程功能可以满足各种控制要求,多种可选配的通讯方式适应现场不同的总线通讯需求,是工业智能化的理想选择。
该产品采用分体式结构,由主体、显示单元、互感器和选配的通讯模块组成,体积小巧、结构紧凑、接线简单,可适应各种柜体的安装。
电机烧坏的烦恼:
烦恼一:电机经常缺相、过载,怎么办?
烦恼二:水泵老是空载、欠载,怎么办?
烦恼三:电机总是相序、过欠压,咋办?
烦恼四:设备经常三相不平衡,怎么办?
电动机保护器在电机出现电流的(过流、欠流)、电压的(过压、欠压)及断相、堵转、短路、漏电、三相不平衡、过热、接地、轴承磨损、定转子偏心时、绕组老化予以报警或保护控制。
保护器的意义:
应用范围:
可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。电动机保护器 是发电、供电、用电系统的重要器件,渗透制冷、电梯、包装、食品、建材、机器人、汽车、化工、纺织、医药设备、电镀、塑料造粒、航空、船舶、养殖、天车、起重机、电气电力、木工机床、密封与酒精、环保与水处理等行业的用电领域。
产品执行标准
——GB 14048.4-2010低压开关设备和控制设备第 4-1 部分:接触器和电动机起动器机电式
接触器和电动机起动器(含电动机保护器);
——JBT 10736-2007 低压电动机保护器。
安科瑞智能电动机保护器热过载保护技术参数:
ARD3 功能配置
规格参数:
型号说明
![ARD3M 智能马达保护器](https://img80.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c40b919bb0fe1fecf97832715d621b5463825ddd9e81c9d0c.jpg)
ARD3M 标配开关量数量为 10DI、6DO,开关量类型如表 1 所示:
![ARD3M 智能马达保护器](https://img80.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c5b30a8491bba184fe32ed96cc92977cd5476850cf3a03916.jpg)
ARD3M 电流规格与适用电机额定电流、功率对应关系见表 2:
![ARD3M 智能马达保护器](https://img80.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c2aaf42d8412b1316ba193b1f1b449a1ec1f017ec84ee94be.jpg)
ARD3M 附加功能见表 3:
![ARD3M 智能马达保护器](https://img80.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c038f8cc10849ec642063c52a180eeafa0572c1bfcfa0bf9d.jpg)
ARD3M 显示模块见表 4:
![ARD3M 智能马达保护器](https://img80.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c53f7104cec5b7eddc4cc321227def73eb0a0ea0c20cfdca9.jpg)
外形尺寸:
面板尺寸与开孔
![ARD3M 智能马达保护器](https://img76.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4cdb8972a2b89ea5c8fc6f5c679bcfa3ae3ec0084995c8d796.jpg)
主体与模块尺寸
主体模块:
![](https://img76.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c0a0ed116417f17a2392a61c5d1cb825f6d39909f0c3fd2d6.jpg)
PROFIBUS 通讯模块:
![](https://img76.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c3da53de02e6830a8ad6d2d73e8956068b52094e95e5092d2.jpg)
PROFINET 通讯模块:
![](https://img76.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4ce66fc146d4d0c5de07b716bfcd1b4b61d52a962356c4a756.jpg)
互感器安装尺寸
![](https://img79.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4cd317cfa75a6c63053f7b45c9f777bebf14a2709d7f709373.jpg)
注:引出线黄、蓝、红、黑对应A、B、C、公共端。
互感器部分(保护器电流规格为 1、5、25、100 时所配电流互感器)
![](https://img79.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c07b281c2a86c9988ba0b04be9358fe018601bc845a20cf10.jpg)
互感器部分(保护器电流规格为 250A 时所配电流互感器)
![](https://img79.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c3f3d4ea1aa3017cc8a2a34b1f8bef4b9b888ce6101de8ff3.jpg)
互感器部分(保护器电流规格为 800A 时所配电流互感器)
![](https://img79.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4ccffa618a8e7c351a8f8d156cdec5eb29d3db1ccbbb303013.jpg)

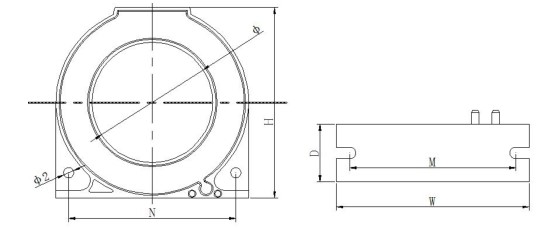

互感器部分(漏电互感器)
![](https://img79.chem17.com/gxhpic_d6cdb5ac99/da8b4da7a71755bce16d8c758d6cee4c1ec1728f2a90730dc9ee0e6abbae08f9380ea9631b3ffb4c.jpg)

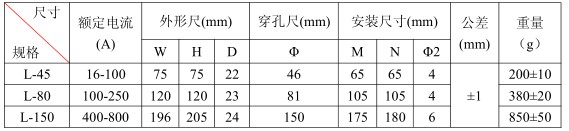

注:引出线为双芯屏蔽线,标配长度为 1m±10cm,客户可根据需要定制。L-45 规格的
漏电互感器适用于 100A 及以下电流规格的保护器,L-80 规格的漏电互感器适用于 250A 电
流规格的保护器,L-150 规格的漏电互感器适用于 800A 电流规格的保护器。
