产品展示 / products 您的位置:网站首页 > 产品展示 > 电量传感器 > 低压开口电流互感器 > AKH-0.66/K K-80*50 800低压开口电流互感器
低压开口电流互感器

低压开口电流互感器

简要描述:安科瑞低压开口电流互感器安装方便,无须拆一次母线,亦可带电操作,不影响客户正常用电,可与继电器保护、测量以及计量装置配套使用。

产品型号: AKH-0.66/K K-80*50 800

所属分类:低压开口电流互感器

更新时间:2021-12-07

厂商性质:生产厂家

一、产品简介

安科瑞低压开口电流互感器安装方便,无须拆一次母线,亦可带电操作,不影响客户正常用电,可与继电器保护、测量以及计量装置配套使用。





二、应用范围

应用于配电系统改造项目。





三、订货范例
具体型号:AKH-0.66/K K-80*50 800;
技术要求:额定电流比800A/5A;准确级0.5级;额定负荷2.5VA。
通讯协议:无;
辅助电源:无;



四、安科瑞低压开口电流互感器技术参数

AKH-0.66/K开口式电流互感器
AKH-0.66K-Φ开口电流互感器



五、AKH-0.66/K开口式电流互感器尺寸
AKH-0.66K-Φ开口电流互感器

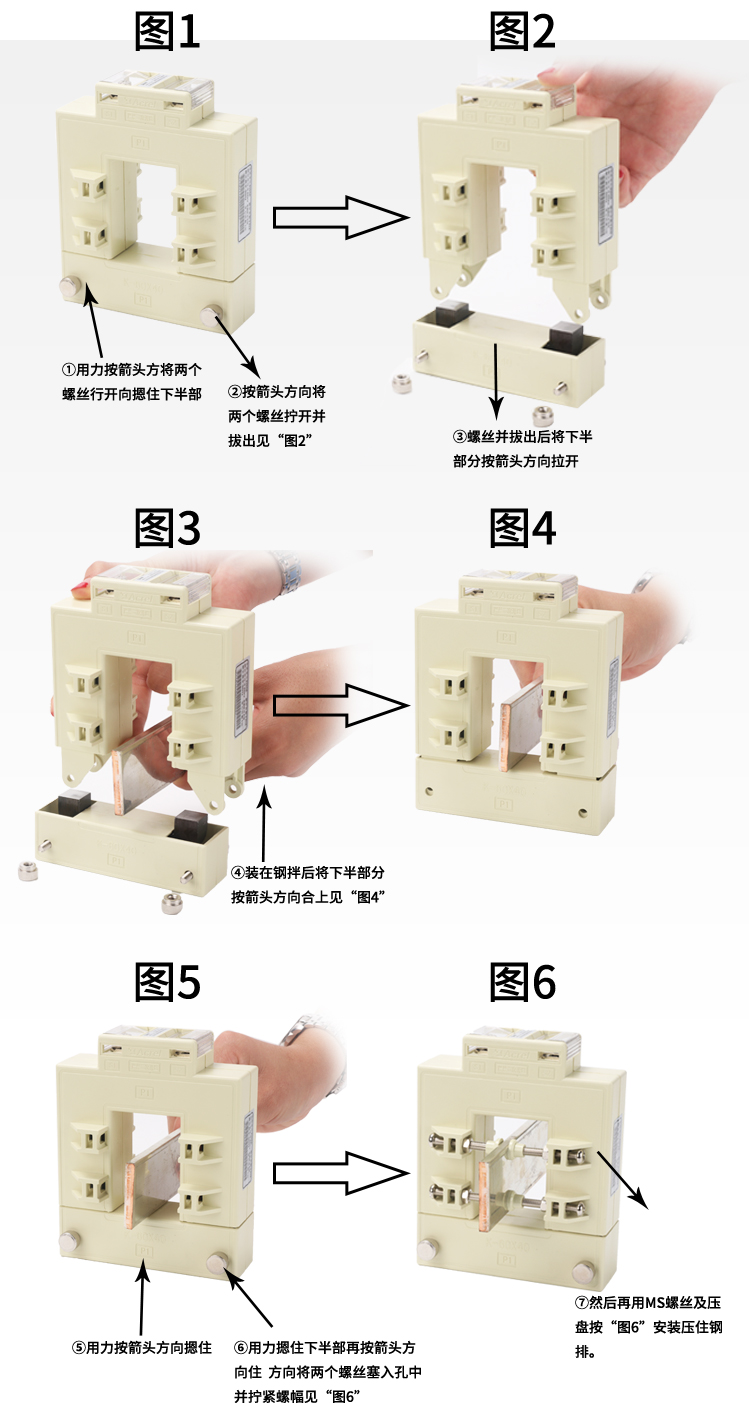

六、安装示意图

七、开口式互感器三相四线怎么穿
1、电流互感器的安装规范
(1) 电流互感器的安装必须牢固,互感器外壳的金属外露部分应可靠接地。
(2) 同一组电流互感器应按同一方向安装,以保证该组电流互感器一次及二次回路电流的正方向均一致,并尽可能易于观察铭牌。
(3) 电流互感器二次侧不允许开路,对二次双回合互感器只用一个二次回路时,另一个二次回路应可靠短接。
(4) 低压电流互感器二次侧可不接地。因为低压计量装置使用的导线、电能表及互感器的绝缘等级相同,能承受的较高电压基本一致;另外二次绕组接地后,整套装置一次回路对地的绝缘水平降低,易使有绝缘弱点的电能表或互感器在高电压作用(如受感应雷击)时损坏。从减少遭受雷击损坏出发,也以二次侧不接地为佳。
2、电能表的安装要求
(1) 电能表的选择要使它的型号和结构与被测的负荷性质和供电制式相适应,它的电压额定值要与电源电压相适应,电流额定值要与负荷相适应。
(2) 要弄清电能表的接线方法,然后再接线。接线一定要细心,接好后仔细检查。如果发生接线错误,轻则造成计量不准或者电表反转,重则导致烧表,甚至危及人身安全。
(3) 配用电流互感器时,电流互感器的二次侧在任何情况下都不允许开路。二次侧的一端应做良好的接地。接在电路中的电流互感器如暂时不用时,应将二次侧短路。
(4) 容量在250A及以上的电能表,需加装*的接线端子,以备校表之用。
3、下列场合不允许安装电能表
(1) 在易燃易爆的危险场所。
(2) 有腐蚀性气体或高温的危险场所。
(3) 有磁场影响及多灰尘的地方。
4、安装注意事项:
(1)电度表安装垂直度允许偏差不大于5度;
(2) 注意互感器的接线*性,以及测量母线时的P1进P2出的问题;
(3) 长期使用,较好不要安装在过于狭小的空间里,防止出现安全事故;
(4) 注意互感器接线的线径,不能小于2.5mm2的铜芯线。固定不固定互感器倒是问题不是很严重,但出于安全及精度问题,较好还是固定牢靠比较好;
(5) 按照电度表及互感器上面注明的注意事项,海拔高度,温度,湿度,及震动等问题。
