解析 SST 固态变压器弧光、局放、过热监测难点

安科瑞 宣依依187✋️6150⬆️9873

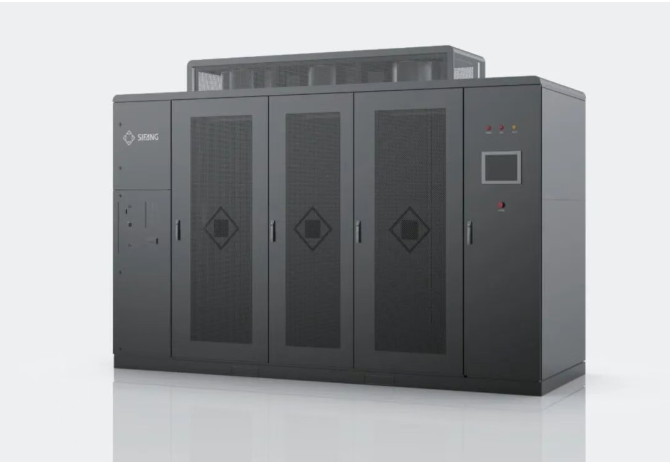

固态变压器（SST）集成中压交流、高频功率变换、高压直流母线，长期处于高频、高压、强电磁干扰工况，极易出现柜内弧光短路、交直流接点过热、功率模块温升、内部绝缘老化、直流接地五大安全隐患。

一、场景痛点

（1）母线弧光短路风险高

SST 交流进线母排、级联功率模块内部空间紧凑，接头松动、器件击穿瞬间产生数千摄氏度电弧；传统过流保护动作秒级，无法及时切断故障，电弧会瞬间烧毁 SiC 模块、引发整机连环烧毁、柜体起火，存在重大设备与消防安全隐患。

（2）交直流多点过热、热失控隐患

交流铜排搭接端子、高频变压器绕组、直流功率散热器长期承载高频大电流，接头氧化、散热衰减会持续温升；高频工况下热量堆积速度远高于传统设备，长期高温加速绝缘老化、功率器件热击穿，人工巡检无法实时捕捉温升变化，难以及时预警。常规测温传感器受高频电磁干扰，测温漂移、误报严重。

（3）高低温区测温需求差异化大

低压直流散热器可使用普通 PT100 测温，但 SST 中高压隔离绕组、高频变压器处于高电位、强电磁场区域，普通铂电阻传感器存在绝缘隐患、信号干扰，无法可靠测温，极易出现绕组过热失效。

（4）高频诱发局部放电，绝缘缓慢劣化

SiC 器件高速开关产生陡沿电压脉冲，持续冲击绕组、模块灌封绝缘，内部微小气隙会长期产生局部放电；局放初期无温升、短路等明显征兆，长期侵蚀会逐步击穿绝缘，属于潜伏性重大故障，离线停电检测无法实现全天候在线预警。

（5）高压直流 IT 系统接地故障难监测

SST 直流母线为不接地 IT 架构，正、负极任一接地不会立即跳闸，但会造成电压偏移、功率模块应力失衡，长期单极接地会引发模块损坏、直流侧短路；传统交流绝缘装置无法适配高压直流母线，缺少专用在线绝缘监测手段。

（6）级联连锁故障传导

单一个功率单元、母线、绕组故障会通过交直流母线快速传导至全部级联模块，单点故障演变为整机停机，缺少分层、全点位实时在线监测手段，故障溯源、提前预控难度极大。

二、安科瑞配套产品及对应痛点解决能力

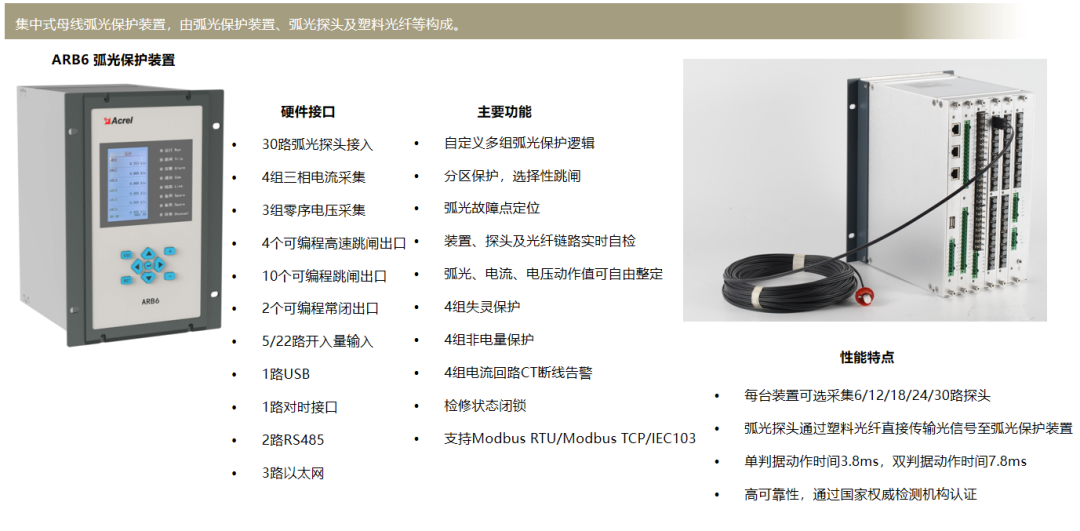

1、弧光保护 ARB6-A6 + ARB-S0（解决母线电弧烧毁痛点）

产品配置：ARB6-A6 主机（AC220V 供电，1 路网口），配套 20 米光纤探头 ARB-S0

适配 SST 价值：采用弧光 + 过流双判据，故障响应≤1ms，总跳闸动作≤5ms，远快于传统保护；光纤探头无电磁干扰，可密集布置于交流母线仓、功率模块内部，精准捕捉电弧信号，瞬时切断上级电源，阻止 SiC 器件连锁烧毁；支持故障定位、录波、以太网通讯上传 SST 主控，解决 SST 内部狭小空间弧光无法快速保护的痛点。

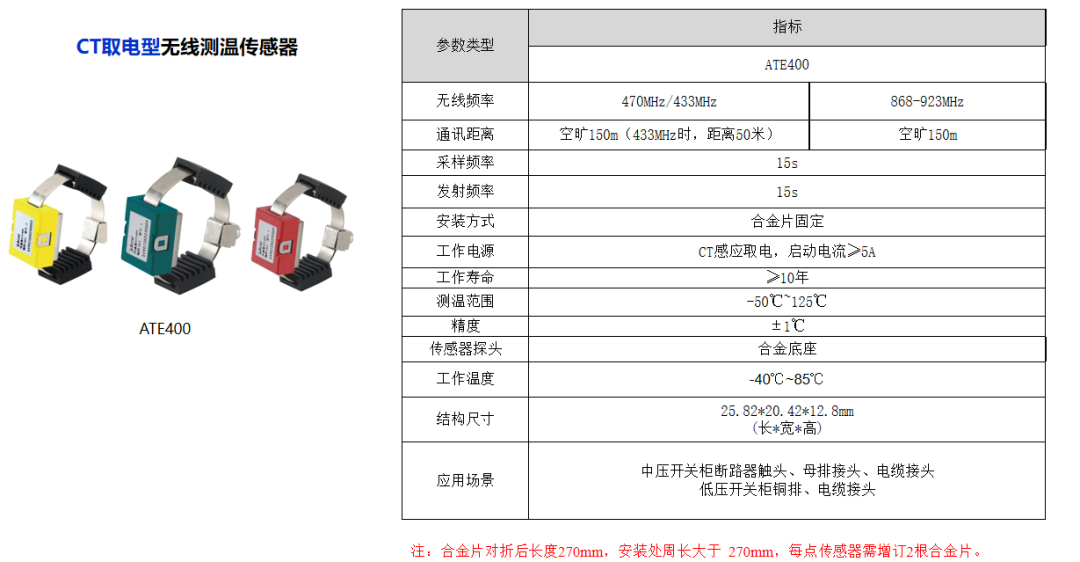

2、交流侧无线测温 ATC600-C + ATE400（解决交流铜排端子过热干扰问题）

产品配置：ATC600-C 采集器宽压 AC85~265V/DC100~300V，单台可接入 3 路 ATE400 无源无线测温传感器

适配 SST 价值：ATE400 感应取电，无需布线卡扣式安装在三相进线、母排搭接点，无线传输规避了 SST 高频电磁干扰，实时监测接点温度，超温声光 + 远程双重告警，提前预防铜排熔蚀、接线老化，解决交流侧多点过热、有线测温布线困难、电磁干扰漂移痛点。

3、直流侧双测温方案（区分高低压场景，全覆盖模块 / 绕组温升）

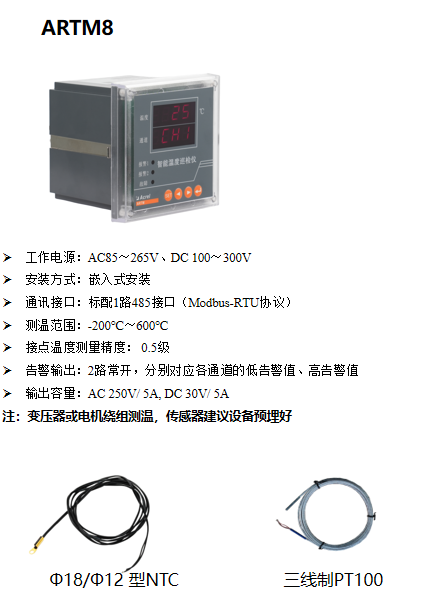

（1）低压直流散热器：ARTM-8

供电 AC85~265V/DC100~300V，标准 PT100 铂电阻采集直流功率模块、散热器表面温度，布线适配柜内低压区域，多点集中巡检，温升异常远程上传预警，解决低压功率器件热失控监测需求。

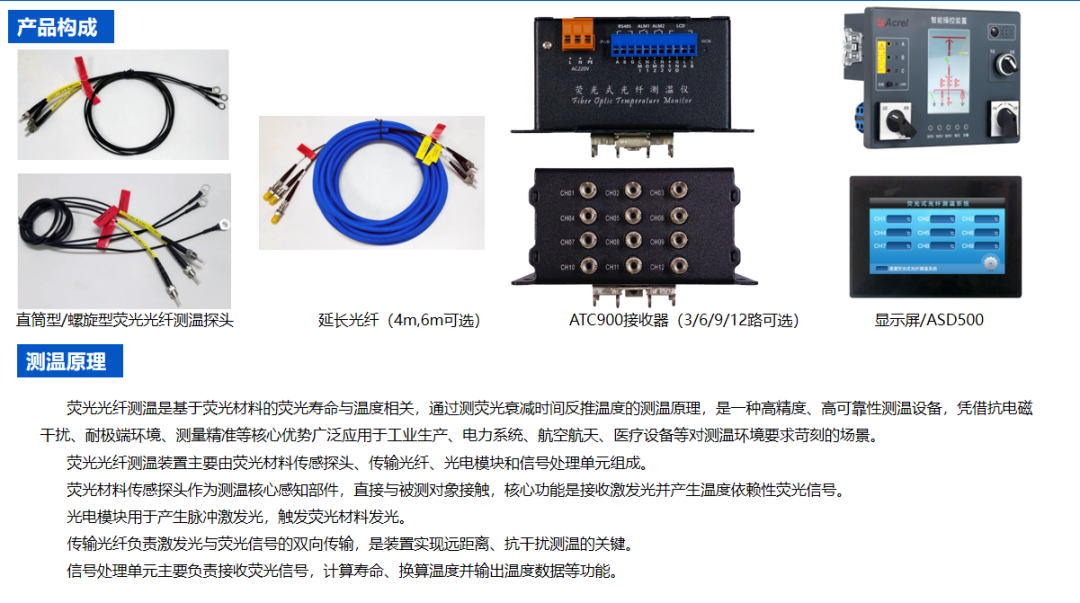

（2）高压高频绕组：ATC900-12 十二通道荧光光纤测温

光纤完quan绝缘、无金属引线，不受 SST 高频、高压电场干扰，专门用于高频隔离变压器、中压绕组等高电位区域测温，规避普通 PT100 绝缘缺陷与信号干扰，实现高压发热点位全天候在线监测，补齐传统测温设备无法覆盖高压绕组的短板。

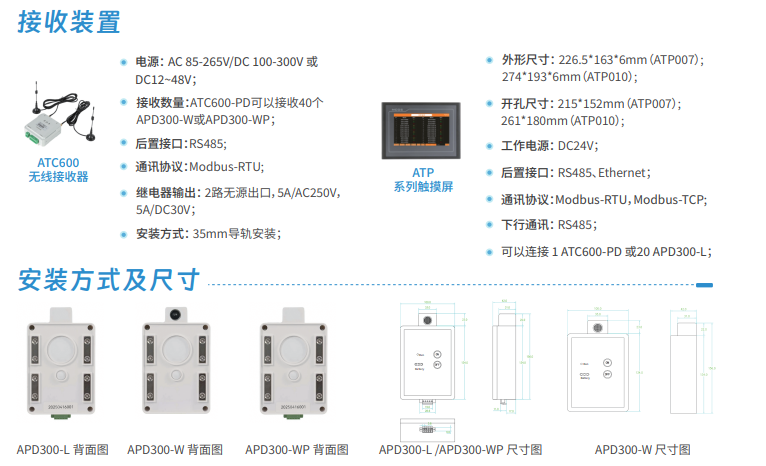

4、局部放电监测 APD300-L（解决绝缘潜伏性局放击穿痛点）

三合一 TEV 地电波 + 超声波 + 特高频融合监测，专门过滤 SST 高频开关电磁噪声，精准捕捉绕组、功率模块内部局部放电幅值、频次；实时追踪绝缘劣化趋势，提前数月预警绝缘击穿风险，无需停电离线检测，解决 SST 高频工况下潜伏绝缘故障无法实时监控的行业痛点。

5、直流绝缘监测成套（解决高压直流接地故障）

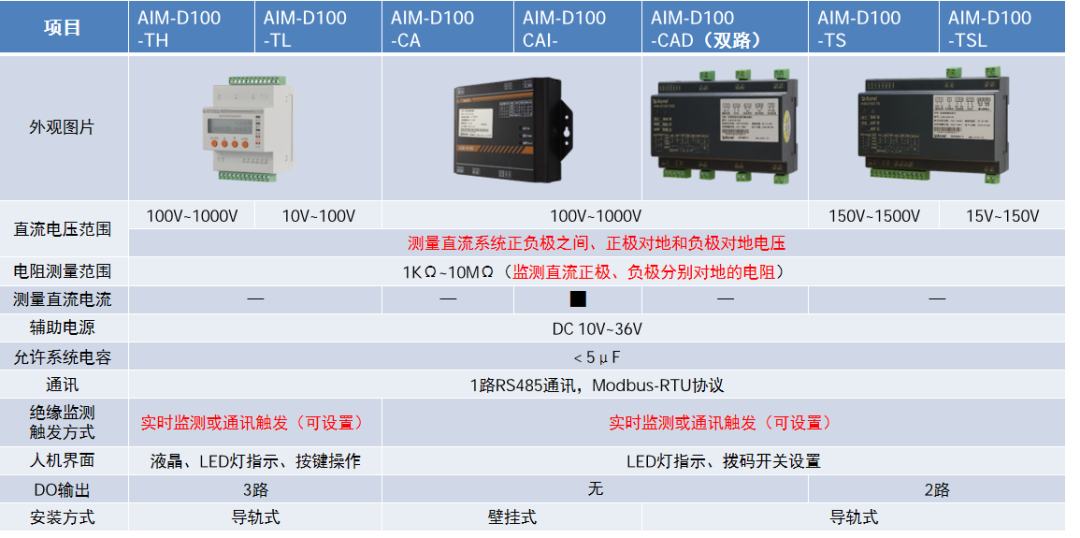

AIM-D100-TS：标准单段 800V 直流母线专用绝缘监测，实时监测正负极对地绝缘电阻，绝缘劣化自动告警，适配常规单路输出 SST 机型

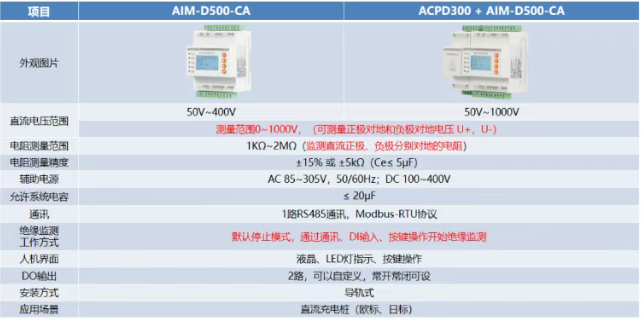

ACPD300 + AIM-D500-CA：高压耦合拓展组合，适配大容量、多段串联直流母线兆瓦级 SST，拓宽高压监测量程

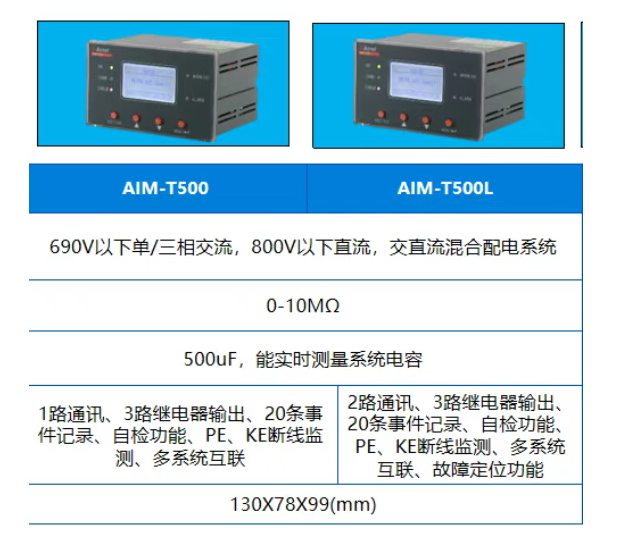

AIM-T500：交直流一体化绝缘监测主机，一台同时监测交流柜体 + 直流母线，紧凑型 SST 节约柜内安装空间；

整套设备适配 SST 不接地直流系统，实时识别单极接地隐患，避免电压偏移损坏级联功率模块。

固态变压器（SST）凭借高频、小型化、交直流兼容的突出优势，是新型电力系统、储能、公共机构综合能源领域的核心关键设备，但高频高压、强电磁、紧凑柜体的特殊运行工况，带来弧光短路、多点过热、高压绕组测温困难、潜伏局放、直流接地等多重安全管控痛点，单一监测保护设备无法实现全维度风险防控。

整套配套产品一站式成套供货，兼顾样机测试与批量整机配套需求，能够提前预判潜伏隐患、毫秒级阻断恶性短路故障，从源头降低 SST 设备损坏、停机、起火风险，延长 SiC 功率器件与整机使用寿命，降低后期运维成本。未来安科瑞将持续针对固态变压器拓扑迭代升级监测保护解决方案，深度适配储能、光伏、公共机构能源托管等多元应用场景，为新型电力装备安全稳定运行提供全套可靠监测保护支撑。
