大功率超充桩电流检测选型：AHKC‑KA 开口开环霍尔传感器应用方案

安科瑞 宣依依187⚠️6150✉️98👉73

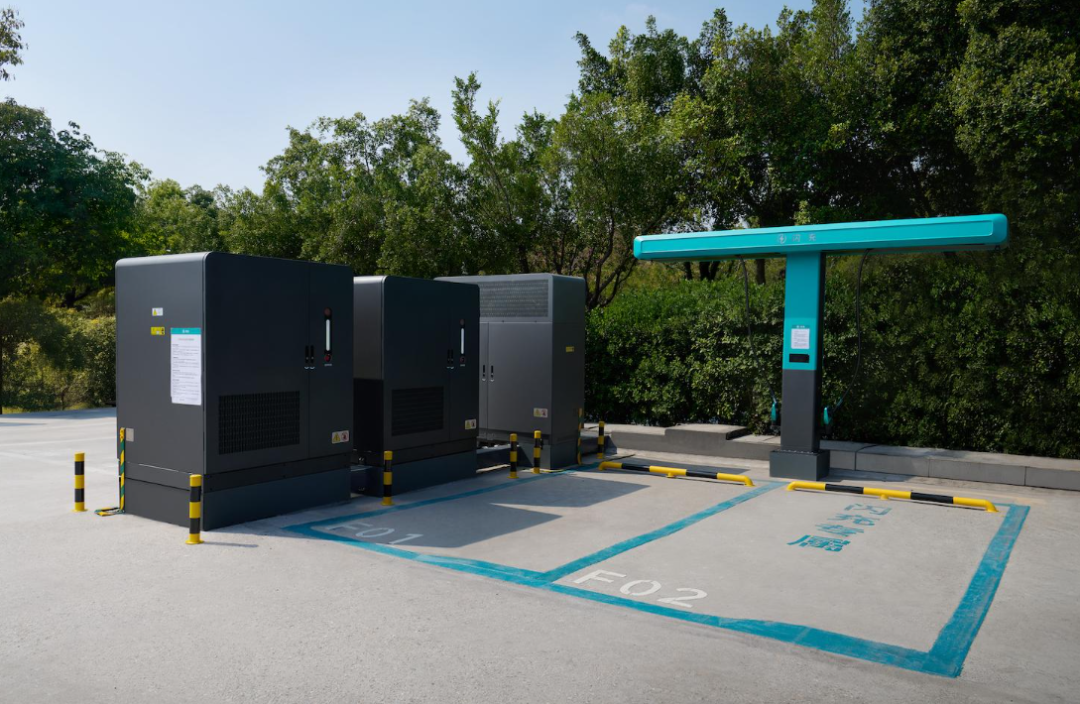

随着新能源汽车 800V 高压平台快速普及，闪充、超充充电桩成为补能基建建设重点。大功率闪充桩运行过程中，直流大电流实时采集、充电闭环控制、过载短路保护、设备运维监测都离不开可靠的电流感知器件。AHKC‑KA 开口式开环霍尔电流传感器，凭借开口免拆线安装、宽量程、强隔离、宽温域的产品优势，适配闪充充电桩直流母线电流检测场景，解决大功率充电现场安装改造、设备运维、信号采集等现实痛点。

一、闪充充电桩对电流检测的核心诉求

闪充充电桩输出电流大、电流动态变化剧烈，充电全程受车载 BMS 指令动态调节，从恒流快充切换至恒压补电，电流跨度大，同时设备大多部署于户外充电站，环境温差大、电磁干扰复杂，对电流传感器提出多重硬性要求

可测交直流与脉冲电流：能够精准捕捉直流大电流以及充电过程中的脉冲、畸变电流信号，为充电桩主控提供真实原始电流数据。

高电气隔离安全等级：直流高压回路与信号采集回路必须有效隔离，保障主控板、PLC 等后端采集器件安全，满足充电桩电气安全规范。

便捷现场安装改造：存量充电桩升级、模块检修场景，不允许断开主母排、拆解动力线缆，传统闭口互感器需要拆线穿线，施工难度大、停机时间长。

优秀环境适应性：户外‑40℃~85℃温度区间稳定工作，抗电磁干扰，适配露天充电站寒暑交替的工况。

快速响应能力：可以快速捕捉电流突变，当发生短路、过流故障时，配合控制系统快速执行保护，规避功率器件烧毁、热失控风险。

信号易对接：输出标准电压 / 电流信号，可直接接入充电桩 AD 采样单元、主控 PLC，无需复杂外围转换电路。

传统分流器采样存在大电流下发热、功率损耗大的短板；闭口霍尔互感器新装友好，但后期改造维护需要拆解高压动力回路，施工风险高，已经难以完quan适配闪充充电桩新建 + 存量改造并行的行业现状。

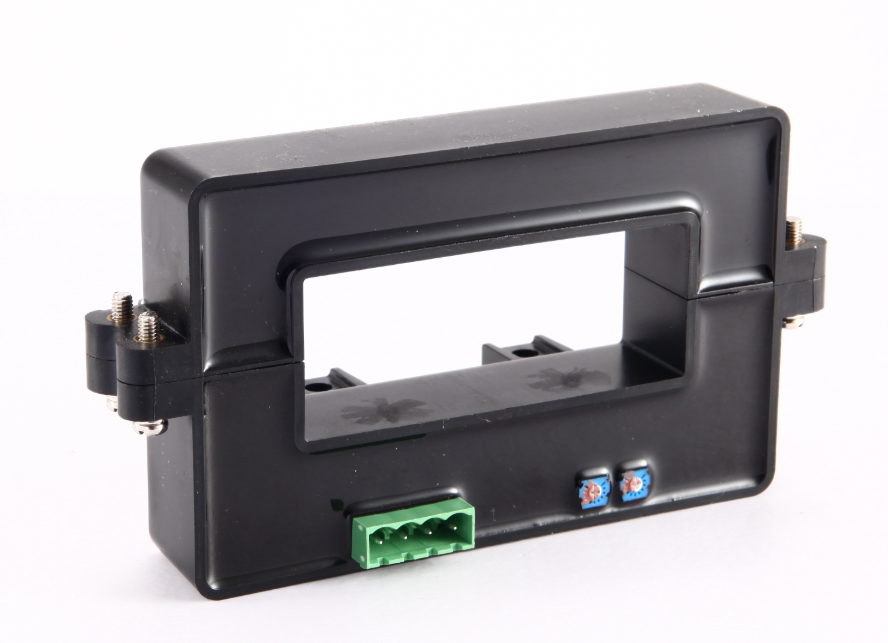

二、AHKC‑KA 开口式霍尔电流传感器产品特点

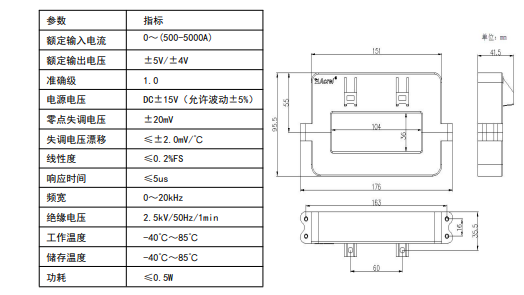

AHKC‑KA 属于开口式开环霍尔电流传感器，基于霍尔效应实现电气隔离式电流测量，原边与副边绝缘耐压 2500V，支持直流、交流、脉冲不规则波形电流测量，专为工业大功率检测场景设计。

开口分体结构：壳体可开合，母线、电缆无需截断拆线，直接扣装在直流输出母排或者动力电缆外部，新建装机、旧桩改造都适用，大幅缩短安装工时，降低高压作业风险。

量程覆盖广，可适配闪充桩几百安培级直流输出电流，满足大功率超充模块电流采集需求。

性能可靠：响应时间快，线性度≤0.2% FS，精度 1 级，频宽 0‑20kHz，可以跟踪充电过程动态电流变化；零点温漂小，温度波动条件下测量稳定安科瑞数据

宽温工作，工作温度‑40℃~85℃，耐受充电站户外高低温环境；功耗低，长期连续运行发热量小。

输出标准化，可选电压或者 4‑20mA 信号输出，直接对接充电桩主控、数据采集单元，方便实现本地监测与平台远传。

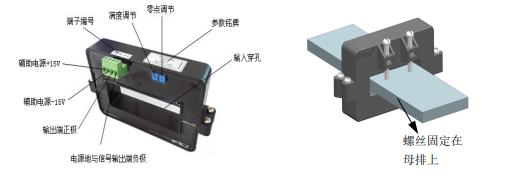

安装灵活，支持底座螺丝固定，适配充电桩机柜内部柜体布局，适配不同母排尺寸规格。

三、AHKC‑KA 在闪充充电桩的典型应用点位

1、直流输出主回路电流监测

安装于闪充桩功率模块输出之后、充电枪之前的直流母排。实时采集实际充电输出电流，上传充电桩主控单元。结合 BMS 下发充电指令，完成恒流、恒压模式闭环调节，匹配动力电池充电需求，防止过流充电损伤电池，是充电策略执行的重要数据来源。

优势：开口结构，整机出厂后或者场站旧桩升级时，无需断开高压直流回路，直接扣装，不改动原有动力接线。

2、功率模块支路电流检测

多模块堆叠式闪充超充桩，每个功率单元支路配置传感器，实现模块输出电流独立监控。便于系统判断单模块工作状态，某一路模块异常、输出异常时快速识别，实现降功率运行或者故障告警，提升整机可靠性，方便后期运维排查故障点位。

3、过流、短路故障保护前置感知

闪充场景一旦发生线缆老化、枪头接触不良、输出短路，电流会瞬间飙升。AHKC‑KA 快速响应特性可以捕捉瞬时电流突变，输出信号给到保护回路，及时触发停机保护，保护充电桩功率器件，同时规避充电安全隐患。

4、场站运维与能耗统计

传感器采集的电流数据，结合电压参数，计算充电输出功率、充电电量，上传至充电站运维平台。用于桩体运行状态监控、能耗统计、故障预警，为充电站运维管理提供数据支撑。

四、现场选型与安装注意事项

量程选型：按照闪充桩最大输出直流电流选型，尽量让正常工作电流处于传感器量程的 20%‑80% 区间，保障实际测量精度。

布线要求：传感器信号线建议使用屏蔽线缆，信号线不要和高压动力线缆同槽敷设，降低现场电磁干扰影响采集精度。

安装规范：母排或者电缆尽量居中穿过传感器窗口，闭合卡扣锁紧，避免开合缝隙过大影响磁场耦合，造成测量偏差。

电源要求：严格按照产品说明书供给辅助电源，电源正负极不可接反，保障传感器稳定工作。

定位区分：AHKC‑KA 开环产品适合监控、保护、运维采集场景；如果项目需要高精度计量计费，需要选用更高精度闭环霍尔传感器方案。

五、结语

闪充超充时代，充电桩的安全可靠运行离不开底层感知器件支撑。AHKC‑KA 开口式霍尔电流传感器，以免拆线开口安装、高隔离、宽温抗扰、适配大直流的核心优势，解决闪充充电桩新建与存量改造的安装痛点，完成充电回路电流监控、闭环控制、故障告警、运维数据采集，为大功率新能源补能基础设施提供高性价比的电流检测解决方案。
